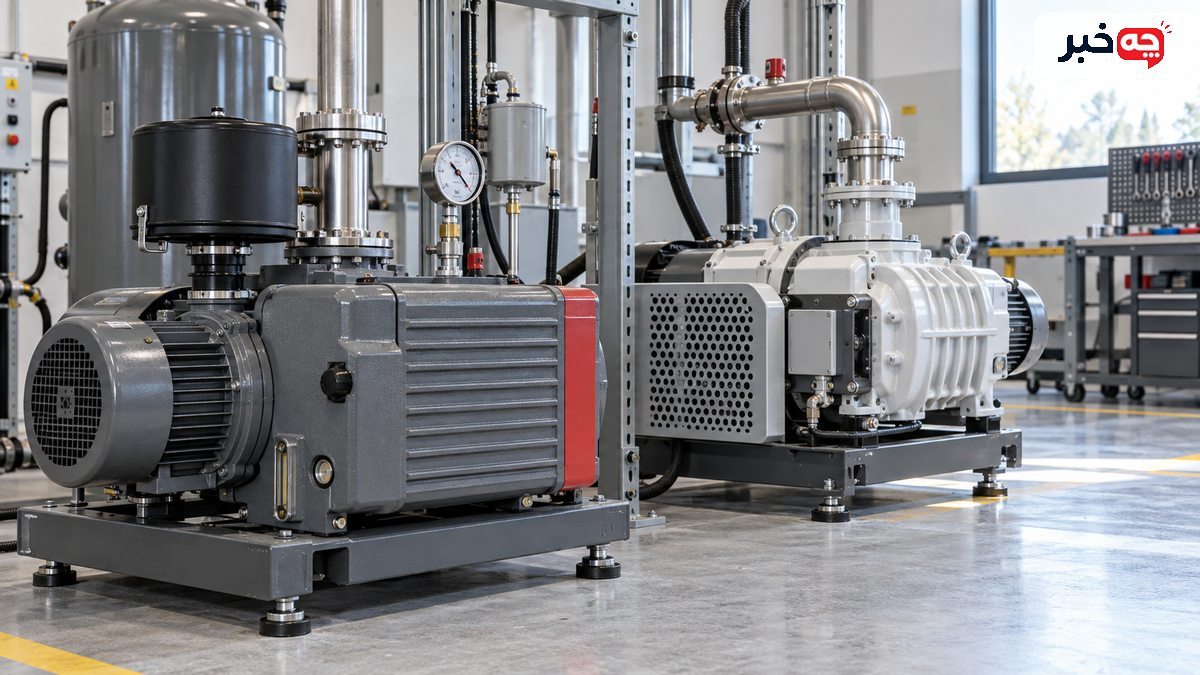

پمپ وکیوم یا پمپ خلأ، گاز را از یک محفظه خارج می‌کند تا فشار آن از فشار محیط کمتر شود. نوع مناسب با کاربرد تعیین می‌شود: پمپ پره‌ای روغنی برای بسیاری از خلأهای صنعتی، رینگ آبی برای جریان مرطوب، پمپ خشک برای فرایندهای حساس به روغن و دیافراگمی برای کارهای سبک‌تر مناسب است. پیش از خرید باید فشار موردنیاز، حجم محفظه، نوع گاز و زمان کار را مشخص کرد.
- خلأ را با فشار مطلق و واحد درست بسنجید؛ «قدرت مکش» به‌تنهایی مشخصات کافی نیست.
- سرعت پمپاژ و فشار نهایی دو ویژگی متفاوت‌اند.
- وجود بخار آب، ذرات یا مواد خورنده انتخاب جنس و فناوری را تغییر میدهد.
- هزینه روغن، آب، تعمیر و توقف خط تولید را کنار قیمت اولیه ببینید.
پمپ وکیوم چگونه کار می‌کند؟
پمپ خلأ مولکول‌های گاز را از یک محفظه یا خط فرایند بیرون می‌برد. با کم‌شدن تعداد مولکول‌ها، فشار پایین می‌آید. هیچ پمپ معمولی «خلأ مطلق» ایجاد نمی‌کند؛ هر فناوری دامنه کار و فشار نهایی خود را دارد. اگر نشتی در لوله‌ها یا ورود مداوم بخار زیاد باشد، فشار واقعی سیستم از عدد کاتالوگ بالاتر می‌ماند.

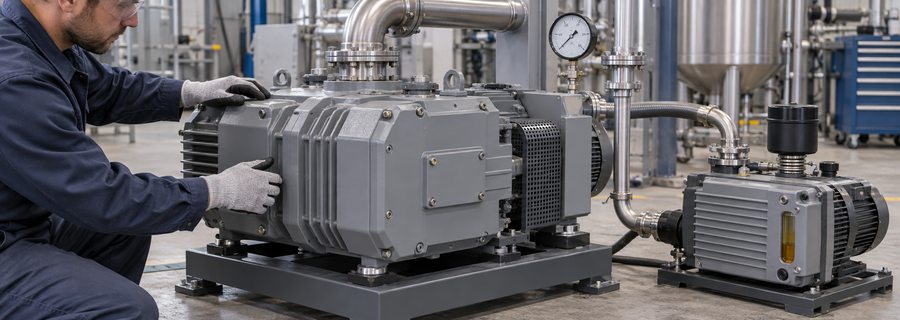

برای فهم عملکرد، سه جزء را جدا کنید: محفظه‌ای که باید تخلیه شود، مسیر اتصال و خود پمپ. لوله باریک یا بلند، شیر نامناسب و تله بخار می‌توانند سرعت تخلیه را تغییر دهند. بنابراین انتخاب پمپ فقط با حجم مخزن انجام نمی‌شود. شرایط نصب و بار گازی واقعی باید در محاسبه دیده شود.
فشار مطلق، خلأ نسبی و فشار نهایی چه تفاوتی دارند؟
فشار مطلق از صفر فیزیکی اندازه‌گیری می‌شود؛ فشار گیج اختلاف با فشار محیط را نشان میدهد. نمایش «منفی ۰٫۹ بار» روی یک گیج، همان عدد فشار مطلق نیست و با تغییر فشار جو تفسیرش فرق می‌کند. در خرید، واحد و نوع فشار را دقیق بنویسید. میلی‌بار، پاسکال و تور واحدهای رایج‌اند، اما تبدیل میان آن‌ها باید درست انجام شود.
فشار نهایی کمترین فشاری است که پمپ در شرایط مشخص و غالباً بدون بار فرایندی می‌تواند به آن نزدیک شود. فشار عملیاتی خط ممکن است بالاتر باشد. اگر فرایند در فشار مشخصی کار می‌کند، همان فشار عملیاتی و سرعت پمپاژ در آن نقطه مهم‌تر از کوچک‌ترین عدد تبلیغ‌شده در کاتالوگ است.
سرعت پمپاژ چه معنایی دارد؟
سرعت پمپاژ معمولاً حجم گازی را بیان می‌کند که پمپ در زمان مشخص و شرایط تعریفشده جابه‌جا می‌کند. این عدد به فشار وابسته است و در همه دامنه‌ها ثابت نمی‌ماند. همچنین نشتی، قطر لوله و فیلتر ورودی باعث می‌شوند سرعت مؤثر در محفظه کمتر از عدد اسمی پمپ باشد.
برای تخلیه یک مخزن، حجم آن و زمان رسیدن به فشار هدف اهمیت دارند. در فرایند پیوسته، مقدار گاز یا بخاری که مدام وارد می‌شود تعیین‌کننده‌تر است. اگر فقط سرعت اسمی بالا بخرید ولی فشار نهایی یا مقاومت شیمیایی کافی نباشد، نیاز خط تأمین نمی‌شود. انتخاب باید بر مبنای منحنی عملکرد و شرایط واقعی باشد.
پمپ پره‌ای روغنی چه زمانی مناسب است؟
در پمپ پره‌ای چرخشی، پره‌ها در محفظه حرکت می‌کنند و گاز را از ورودی به خروجی می‌رانند. روغن در بسیاری از مدل‌ها برای آب‌بندی و روان‌کاری استفاده می‌شود. این فناوری برای بسته‌بندی، آزمایشگاه و کاربردهای صنعتی متنوع دیده می‌شود، اما نیاز به پایش روغن و فیلتر دارد. راهنمای فنی Pfeiffer Vacuum سازوکار پره‌ای را شرح میدهد.
اگر بخار قابل میعان وارد پمپ شود، روغن ممکن است آلوده شود و عملکرد افت کند. استفاده درست از گاز بالاست، تله ورودی یا برنامه تعویض روغن به نوع ماده بستگی دارد. پمپ روغنی را نباید صرفاً به دلیل قیمت اولیه انتخاب کرد؛ هزینه مصرفی و احتمال ورود روغن به فرایند نیز باید بررسی شود.
پمپ رینگ آبی برای چه جریان‌هایی به کار می‌رود؟
در پمپ رینگ آبی، مایع آب‌بند حلقه‌ای در پوسته تشکیل میدهد و فضای متغیر میان پره‌ها گاز را جابه‌جا می‌کند. این فناوری در برخی جریان‌های مرطوب و دارای بخار مناسب است، زیرا مایع بخشی از فرایند است. راهنمای انتخاب Busch نیز تناسب فناوری با گاز و شرایط کار را برجسته می‌کند.
رینگ آبی به آب یا مایع سازگار، کنترل دما و مدیریت پساب نیاز دارد. دمای مایع روی فشار قابل دستیابی اثر می‌گذارد. برای ماده خورنده، جنس قطعات و انتخاب مایع باید بررسی شود. این پمپ در همه شرایط کم‌هزینه نیست؛ مصرف آب و تجهیزات جانبی ممکن است هزینه عملیاتی را بالا ببرد.
پمپ خشک چه مزیتی دارد؟
پمپ‌های خشک مانند مدل‌های پنجه‌ای یا اسکرو بدون روغن در مسیر تراکم گاز کار می‌کنند. این ویژگی احتمال آلودگی محصول به روغن را کم می‌کند و برای بعضی خطوط دارویی، غذایی یا فرایندهای حساس مفید است. با این حال، «خشک» به معنی بدون نیاز به نگهداری نیست؛ آب‌بندی، یاتاقان، فیلتر و خنککاری هنوز مهم‌اند.
نوع گاز و ذرات ورودی در انتخاب پمپ خشک تعیین‌کننده‌اند. بعضی مدل‌ها برای بخار یا مواد خورنده به شست‌وشو، پوشش خاص یا پیش‌تصفیه نیاز دارند. هزینه اولیه می‌تواند از مدل‌های ساده‌تر بیشتر باشد، ولی کاهش مصرف روغن یا توقف خط ممکن است در کارکرد بلندمدت جبران کند. باید هزینه کل دوره استفاده را با بار واقعی حساب کرد.
پمپ دیافراگمی برای چه کارهایی مناسب است؟
پمپ دیافراگمی با حرکت یک غشا حجم محفظه را تغییر میدهد و گاز را جابه‌جا می‌کند. بعضی مدل‌ها بدون روغن در مسیر گاز کار می‌کنند و در آزمایشگاه یا دستگاه‌های کوچک استفاده می‌شوند. ویژگی اصلی انتخاب در این گروه، سازگاری جنس دیافراگم و شیرها با گاز و حلال موردنظر است.
این فناوری برای همه دبی‌ها و فشارهای صنعتی مناسب نیست. اگر فرایند به تخلیه سریع یک مخزن بزرگ نیاز داشته باشد، ظرفیت مدل کوچک کافی نخواهد بود. پیش از خرید باید فشار نهایی، سرعت واقعی، دوام قطعات مصرفی و سطح صدای مدل مشخص را دید. نام فناوری به‌تنهایی پاسخ نیاز را نمی‌دهد.
چه زمانی پمپ توربومولکولی یا مرحله دوم لازم می‌شود؟
در کاربردهایی که فشار بسیار پایین لازم است، پمپ‌های خلأ اولیه ممکن است کافی نباشند. یک پمپ توربومولکولی یا فناوری خلأ بالا معمولاً به پمپ پشتیبان نیاز دارد تا در دامنه مناسب کار کند. این ترکیب در پژوهش، پوشش‌دهی یا تجهیزات تخصصی به کار می‌رود و با پمپ‌های معمول بسته‌بندی یکسان نیست.
مشخص‌کردن فشار هدف پیش از خرید از هزینه بی‌فایده جلوگیری می‌کند. اگر فرایند فقط به خلأ متوسط نیاز دارد، مجموعه خلأ بالا پیچیدگی، نگهداری و هزینه اضافه می‌آورد. اگر فشار هدف بسیار پایین است، انتخاب یک پمپ معمولی با «قدرت مکش زیاد» هم مشکل را حل نمی‌کند. طراحی مسیر و سنجش فشار باید متناسب با دامنه موردنیاز باشد.
بخار، گردوغبار و مواد خورنده انتخاب را چگونه تغییر می‌دهند؟
بخار آب یا حلال می‌تواند داخل پمپ یا لوله میعان کند. ذرات جامد ممکن است پره‌ها و آب‌بندها را فرسوده کنند. گاز خورنده نیز به جنس پوسته، واشر و روغن آسیب می‌زند. برای هر ماده باید برگه ایمنی، دما، غلظت و شرایط خروجی را بررسی کرد. در برخی خط‌ها تله، فیلتر یا جداکننده پیش از پمپ لازم است.
فیلتر ورودی هم هزینه و افت فشار دارد و باید در برنامه سرویس دیده شود. خروجی پمپ نیز ممکن است به تصفیه یا هدایت ایمن نیاز داشته باشد؛ گاز را نمی‌توان صرفاً به فضای کار تخلیه کرد. انتخاب تجهیزات ایمنی باید با مسئول فنی و مقررات محل انجام شود. پمپی که روی کاغذ فشار کافی دارد، در برابر ماده ناسازگار عمر کوتاهی خواهد داشت.
چرخه کار و نگهداری چه اثری بر انتخاب دارد؟
پمپی که روزی چند دقیقه روشن می‌شود با پمپی که شبانه‌روزی در خط تولید کار می‌کند نیاز یکسان ندارد. دمای محیط، تهویه و تعداد دفعات روشن و خاموش شدن بر عمر قطعات اثر دارند. سازنده باید محدوده کار مجاز، زمان سرویس و قطعات مصرفی را مشخص کند. اگر توقف تولید هزینه زیادی دارد، دسترسی به قطعه و پمپ پشتیبان اهمیت بیشتری پیدا می‌کند.
برنامه نگهداری بهتر است با ساعت کار واقعی و کیفیت گاز تنظیم شود. روغن آلوده یا فیلتر گرفته می‌تواند هم مصرف انرژی را بالا ببرد و هم فشار عملیاتی را خراب کند. ثبت روند فشار، دما و صدای غیرعادی به تشخیص مشکل کمک می‌کند. سرویس دیرهنگام اغلب از هزینه سرویس منظم بیشتر تمام می‌شود.
چگونه ظرفیت مناسب را محاسبه یا استعلام کنیم؟
پیش از استعلام، حجم محفظه، فشار آغاز و پایان، زمان مطلوب تخلیه، دبی گاز ورودی و دمای کار را آماده کنید. اگر ماده قابل میعان یا خورنده وجود دارد، نام و غلظت آن را هم بدهید. فروشنده یا مهندس فرایند باید منحنی عملکرد مدل را در نقطه کار نشان دهد، نه فقط عدد بزرگ سرعت اسمی روی جلد کاتالوگ را.
همچنین درباره برق مصرفی، صدای دستگاه، ابعاد، خنککاری و اتصال به خط سؤال کنید. اگر چند مصرف‌کننده به یک شبکه مرکزی وصل‌اند، هم‌زمانی مصرف و افت فشار لوله‌ها را در نظر بگیرید. انتخاب پمپ کوچک‌تر از نیاز باعث نرسیدن به فشار هدف می‌شود؛ بزرگ‌تر گرفتن بی‌حساب نیز انرژی و هزینه اولیه را بالا می‌برد.
چه اشتباه‌هایی هنگام خرید رایج است؟
مقایسه دو مدل فقط با عبارت «وکیوم چند بار» خطاست، زیرا ممکن است یکی فشار گیج و دیگری فشار مطلق اعلام کرده باشد. خطای دیگر نادیده‌گرفتن بخار، نشتی و افت لوله است. خرید پمپ بدون برنامه تأمین قطعه و سرویس هم در خط تولید ریسک توقف ایجاد می‌کند. باید مشخصات در یک قالب مشترک و در شرایط آزمون یکسان مقایسه شوند.
قیمت ارزان یک پمپ دست‌دوم ممکن است با روغن آلوده، فرسودگی یا نداشتن سابقه سرویس همراه باشد. پیش از پذیرش، آزمون فشار و سرعت، بررسی نشتی و مدارک تعمیر را درخواست کنید. راهنمای انتخاب پمپ آب درباره جابهجایی مایع است؛ پمپ خلأ باید با معیارهای فشار و گاز انتخاب شود.
چه زمانی به مشاوره فنی نیاز داریم؟
اگر خط با حلال قابل اشتعال، گاز خورنده، مواد دارویی یا فشار بسیار پایین کار می‌کند، انتخاب با یک جدول عمومی کافی نیست. طراحی باید ایمنی فرایند، سازگاری مواد، کنترل دما و خروجی گاز را پوشش دهد. مدارک سازنده، استانداردهای محل و نظر مسئول فنی را کنار هم بگذارید.
برای کاربرد ساده نیز یک مشخصات مکتوب از نیاز واقعی مفید است. این سند از تغییر بی‌دلیل مدل در خریدهای بعدی جلوگیری می‌کند و امکان مقایسه پیشنهادها را میدهد. اگر خرید پمپ بخشی از راه‌اندازی واحد تازه است، راهنمای نوشتن طرح کسب‌وکار به ثبت هزینه تجهیزات و فرض‌های مالی کمک می‌کند.
انتخاب پمپ وکیوم از تعریف فشار عملیاتی، دبی واقعی و نوع گاز شروع می‌شود. پمپ روغنی، رینگ آبی، خشک و دیافراگمی هرکدام مزایا و محدودیت‌های مشخص دارند. منحنی عملکرد، سازگاری مواد و هزینه نگهداری باید کنار قیمت اولیه بررسی شوند تا پمپ در شرایط واقعی خط به نتیجه برسد.
