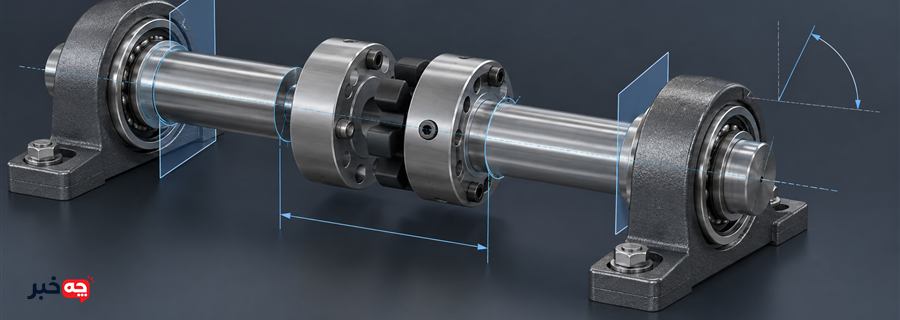

یکی از مهم ترین بخش های موجود در نرم افزار سالیدورک محیط مونتاژ یا Assembly است. محیط Assembly محیطی است برای مونتاژکردن قطعات و ایجاد مکانیزم های مختلف. مونتاژ کردن اجزای یک مجموعه و ایجاد مکانیزم ها در نرم افزار سالیدورک با استفاده از قید های موجود در محیط Assembly برای ما امکان پذیر است.
- قید ها (Mates) با محدود کردن و کاستن از درجه آزادی قطعات یک مجموعه را در کنار هم نگه می دارند.
- قید های موجود در Solidworks به سه دسته تقسیم می شوند:
- قید های استاندارد
- قید های پیشرفته
- قید های مکانیکی
که در ادامه جداگانه به هرکدام از این بخش ها می پردازیم، قبل از شروع آموزش قید های مختلف با نحوه اجرای دستور Mate در Solidworks آشنا خواهیم شد. برای اجرای دستور Mate در Solidworks وارد محیط Assemblyنرم افزار می شویم از سر برگ Assembly طبق تصویر زیر بر روی گزینه Mate کلیک می کنیم.
همانطور که در تصویر بالا مشاهده می کنید قید های استاندارد، مکانیکی و پیشرفته از تب های مختلف برای ما قابل انتخاب هستند.
آموزش قید های استاندارد
- قید Coincident: این قید به ما کمک می کند دو اجزا را بر روی هم منطبق کنیم،که با استفاده از انطباق دو محور،دو سطح،دو لبه یا دونقطه،انطباق دو صفحه و…این کار برای ما قابل انجام است.
- قید Parallel: با استفاده از این قید می توانیم دو اجزای مختلف را موازی یکدیگر قرار دهیم.
- قید Perpendicular: این قید به ما کمک می کند دو خط یا دو صفحه مختلف را نسبت به یکدیگر عمود کرد.
- قید Tangent: با استفاده از این قید جز های انتخابی را با یکدیگر مماس می کنیم، برای ایجاد تماس لغزان بین قطعات کاربردی است.
- قید Concentric: با استفاده از این قید قطعات مختلف را هم مرکز یکدیگر قرار می دهیم.
- قید Lock: با استفاده از این قید می توانیم موقعیت نسبی قطعات را قفل کنیم و یا درجات آزادی دو قطعه نسبت به یکدیگر را متصل کنیم.
- قید Distance: دو مولفه یا دو قطعه را در فاصله معینی می توانیم از یکدیگر قرار دهد.
- قید Angle: دو مولفه یا دو اجزای مختلف را در زاویه تعیین شده از یکدیگر قرار می دهد.
آموزش قید های مکانیکی
قید های مکانیکی برای ایجاد مکانیزم ها مورد استفاده قرار می گیرند که در ادامه انواع قید های مکانیکی را بررسی خواهیم کرد.
- قید Cam: قید Cam قید بادامک نامیده می شود،و برای اتصال بادامک و پیرو مورد استفاده قرار می گیرد.با استفاده ازبادامک می توانیم حرکت چرخشی را به حرکت خطی تبدیل کنیم و علاوه بر آن همیشه پیرو و بادامک به یکدیگر متصل هستند.
- قید Slot: این نوع قید برای شبیه سازی یا حرکت یک پیچ یا پین در یک شیار مورد استفاده قرار می گیرد.
- قید Hing: از قید Hing برای ایجاد لولا استفاده می کنیم و می توانیم یک بازه زاویه برای لولای مونتاژ شده با همین قید به آن اعمال کرد.
- قید Gear: با استفاده از این قید دو مولفه مانند دو چرخنده را می توانیم وادار کنیم که با نسبت دوران و جهت چرخش معین نسبت به یکدیگر بچرخند.
- قید Rack pinion: با استفاده از این قید می توانیم حرکت دورانی یک جز را به حرکت خطی جز دیگر تبدیل کنیم.
یا به عبارتی با ایجاد حرکت خطی یک قطعه در یک جهت می توانیم باعث حرکت چرخشی یک قطعه دیگر شویم و برعکس.
- قید Screw:ا ز این نوع قید برای شبیه سازی حرکت قطعاتی که رزوه دارند مانند پیچ و مهره استفاده می کنیم.
- قید Universal Joint: این نوع قید می تواند دوران بین دو محور غیر هم راستا را امکان پذیر کند.
آموزش قید های پیشرفته
با استفاده از قید های پیشرفته می توانیم علاوه بر مقید کردن قطعات برخی از درجه آزادی ها را حفظ کنیم در ادامه این بخش آموزشی انواع قید های پیشرفته را بررسی خواهیم کرد.
- قید Profile Center: با استفاده از نوع قید می توانیم دو سطح را نسبت به یکدیگر هم مرکز کنیم و نوع سطوح محدود به دایره نیست.
- قید Symmetric: با استفاده از این نوع قید می توانیم دو جز متفاوت را به طور متقارن نسبت به یک صفحه لینک کنیم یا به عبارتی با حرکت دادن یکی از قطعات قطعه دیگر به صورت متقارن به حرکت در خواهد آمد.
- قید Width: با استفاده از این قید می توانیم دو سطح را در وسط دو سطح دیگر قرار دهیم،اگر سطوح نسبت به هم موازی باشند فاصله تقسیم می شود و اگر موازی نباشند زاویه تقسیم می شود.
- قید Path Mate: با استفاده از این نوع قید می توانیم یک جز را در یک مسیر دلخواه مقید کنیم تا جز انتخابی در مسیر دلخواه قابلیت حرکت داشته باشد.
- قید Linear/Linear coupler: همانطور که از نام این قید مشخص است می توانیم از این قید برای کوپل کردن حرکت انتقالی بین قطعات مختلف استفاده کنیم.برای مثال با استفاده از این نوع قید می توانیم مشخص کنیم که اگر قطعه ای دو واحد حرکت می کند قطعه دیگر یک واحد حرکت کند یا حرکت یک قطعه در محور x باعث حرکت قطعه دیگر در محور y شود.
- قید Limit distance and limit Angle: با استفاده از این قید می توانیم قطعه ها را نسبت به یکدیگر یا سطوح انتخابی در یک فاصله یا زاویه مشخص نگه داریم یا در یک فاصله یا زاویه مشخص حرکت دهیم.
